提升機分為垂直螺旋提升機,垂直斗式提升機,還有爬坡式皮帶提升機等幾種常見的類型,今天我們來說說 常用垂直斗式提升機的型號及結構型式
常用垂直斗式提升機按牽引件的構造不同分為TD型、TGD型、TH 型、NE型4種。按照斗型不同分為深斗、中深斗、淺斗和鱗斗幾種形式(一般情況下,淺料斗適宜于輸送較潮濕、易結塊、較難拋出的物料;深料斗適宜于輸送干燥、松散、易拋出的物料)。按取料方式不同可分為掏取式或喂人式裝載。根據不同機型和速度分為離心式卸料、離心重力式卸料(混合式)、重力式卸料(物料自重)3種形式。
斗式提升機由上部區段、中部機殼、下部區段、驅動裝置和內牽引件組成(見圖1)。上部區段由上部機殼、頭罩、傳動滾筒和傳動鏈輪組組成;中部機殼與上下部連接,起支撐防護和密封作用,分為標準節、非標準節和帶檢視門的標準節,有單通道和雙通道兩種形式(其中選雙通道主要是加強整機的中間節強度);下部區段由下部機殼和拉緊滾子組或拉緊鏈輪組組成;驅動裝置由驅動平臺、電動機、減速器傳動件和逆止器等組成;內牽引件由料斗、橡膠輸送帶或圓環鏈、套筒滾子鏈等組成。

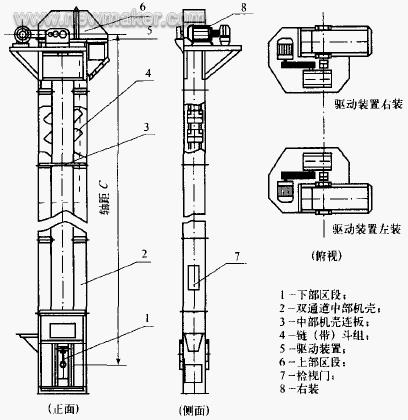

圖1 垂直斗式提升機結構簡圖
