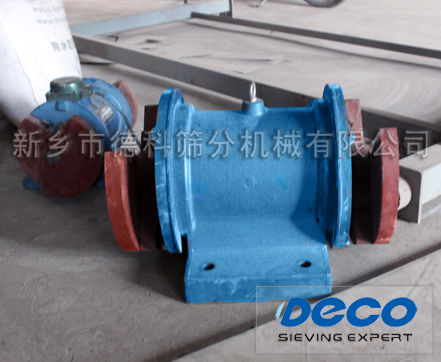

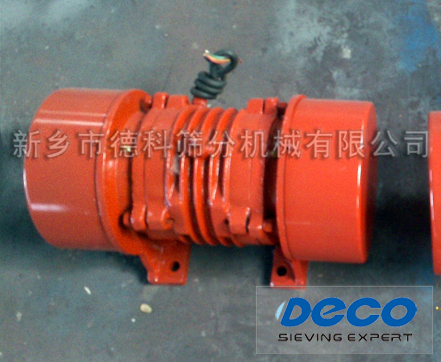

一、YZD系列振動電機產品概述

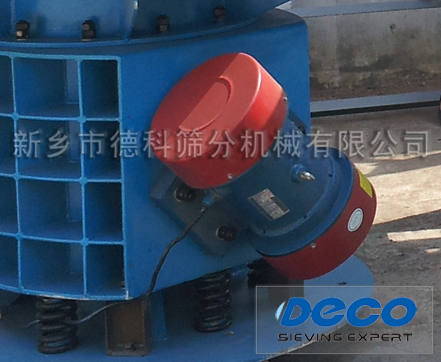

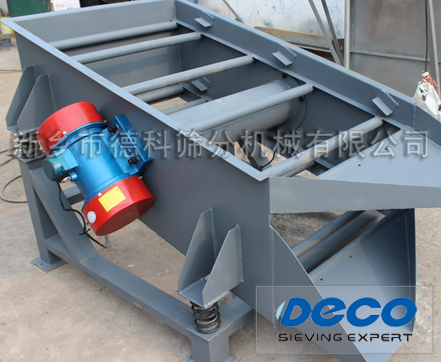

YZD系列振動電機是在轉子軸兩端各安裝一組可調偏心塊,利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機的激振力高、能耗小、噪音低、壽命長。是振動篩、振動給料機、振動給料斗、振動輸送機等各種振動機械理想的激振源,也是冶金、礦山、煤炭、建材、磨料、陶瓷、化工、糧食等工業部門的理想設備,并可用于各種料倉、料斗、溜槽的倉壁振動,以防止物料滯留,促使物料快速運動。有著非常廣泛的應用范圍。
二、YZD系列振動電機主要特點
1、使用壽命長,只需定期維護軸承。
2、因利用平穩的回轉產生振動,噪聲低。
3、激振力與出力配合適當,機體質量輕、體積小。
4、可多機組合成各種振動形式,以完成各種作業要求。
5、全封閉結構,可在任何無防爆要求的粉塵條件下工作!
6、只需調節兩端外側的偏心塊,使之與內側偏心塊形成一定的夾角,就可無級調整激振力。
7、電機的設計可隨需要做適當?shù)恼{(diào)整,以適用于特殊的環境:660V或60HZ特殊電壓及電源頻率,氣溫極高或極低的工作場所、防塵防水要求較高的場所、地處海拔較高的場所等。
三、YZD系列振動電機工作條件
環境溫度:不超過40oC
海 拔:不超過1000米
電源電壓:380伏
電源頻率:50赫茲
防護等級:IP54IP55
接 法:Y 或 Δ
絕緣等級:B、F
工作方法:S1(連續)
四、YZD系列振動電機安裝與說明
YZD系列振動電機為三相380V,50HZ異步電動機,封閉自冷式、臥式安裝。YZD系列振動電機在連續工作時,周圍空氣中不得含有腐蝕性及爆炸性氣體(用防爆型振動電機),環境溫度不得超過40℃。將振動電機安裝在振動機械上時,振動電機的地腳螺栓必須緊固,每個螺母下必須加彈性墊圈,必要時采用雙螺母緊固,振動電機運轉初期,由于螺栓、螺母、底座平面間的磨合,會降低緊固力,出現小的松動,故運轉初期應將電機的地腳螺栓多次擰緊,開始時每天緊固一次,兩周后每周緊固一次。振動電機運輸過程中或長期閑置時,可能會受潮,使用前應檢查繞組的絕緣,如受潮應采用相應的方法處理。振動電機一般運行4-6個月小修一次,一年大修一次。小修時清除機體積塵,檢查線圈的絕緣電阻、接線是否牢固,及時清除隱患。大修時應拆開電機,用壓縮空氣將內外吹凈,檢查軸承的磨損,更換新的潤滑脂。
YZD系列振動電機技術參數表:
型號 | 激振力(KN) | 功率 | 電流(A) | 振頻(r/min) | 安裝尺寸 | 重量 Kg | |||||||||
E | F | G | H | I | L | M | N | n | φd | ||||||
YZD-1.5-2 | 1.5 | 0.12 | 0.36 | 3000 | 130 | 80 | 19 | 80 | 200 | 240 | 164 | 118 | 4 | 12 | 13 |
YZD-2.5-2 | 2.5 | 0.22 | 0.66 | 130 | 80 | 19 | 80 | 200 | 240 | 164 | 118 | 4 | 12 | 14 | |
YZD-3-2 | 3 | 0.25 | 0.75 | 150 | 90 | 21 | 90 | 220 | 250 | 185 | 124 | 4 | 14 | 20 | |
YZD-5-2 | 5 | 0.37 | 1.11 | 150 | 90 | 21 | 90 | 220 | 270 | 185 | 124 | 4 | 14 | 21 | |
YZD-10-2 | 10 | 0.75 | 2.25 | 180 | 110 | 27 | 112 | 238 | 335 | 225 | 155 | 4 | 18 | 31 | |
YZD-15-2 | 15 | 1.1 | 3.3 | 220 | 140 | 32 | 125 | 265 | 370 | 272 | 190 | 4 | 22 | 47 | |
YZD-20-2 | 20 | 1.5 | 4.5 | 260 | 150 | 40 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 68 | |
YZD-30-2 | 30 | 2.2 | 6.6 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 107 | |
YZD-50-2 | 50 | 3.7 | 11.1 | 350 | 220 | 52 | 200 | 425 | 600 | 450 | 313 | 4 | 39 | 210 | |
YZD-1.0-4 | 1 | 0.09 | 0.27 | 1500 | 130 | 80 | 19 | 80 | 200 | 245 | 164 | 118 | 4 | 12 | 13 |
YZD-1.5-4 | 1.5 | 0.12 | 0.36 | 130 | 80 | 19 | 80 | 200 | 240 | 164 | 118 | 4 | 12 | 16 | |
YZD-3-4 | 3 | 0.18 | 0.54 | 150 | 90 | 21 | 90 | 220 | 260 | 185 | 124 | 4 | 14 | 22 | |
YZD-5-4 | 5 | 0.25 | 0.75 | 180 | 110 | 27 | 112 | 238 | 335 | 225 | 155 | 4 | 18 | 32 | |
YZD-10-4 | 10 | 0.55 | 1.65 | 220 | 140 | 32 | 125 | 265 | 370 | 272 | 190 | 4 | 22 | 49 | |
YZD-15-4 | 15 | 0.75 | 2.25 | 260 | 150 | 42 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 76 | |
YZD-20-4 | 20 | 1.1 | 3.3 | 260 | 150 | 42 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 82 | |
YZD-30-4 | 30 | 1.5 | 4.5 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 117 | |
YZD-50-4 | 50 | 2.2 | 6.6 | 350 | 220 | 33 | 190 | 425 | 600 | 450 | 313 | 4 | 33 | 219 | |
YZD-75-4 | 75 | 3.7 | 11.1 | 380 | 250 | 35 | 220 | 500 | 670 | 480 | 350 | 4 | 39 | 360 | |
YZD-1.5-6 | 1.5 | 0.12 | 0.36 | 1000 | 150 | 90 | 21 | 90 | 220 | 270 | 185 | 124 | 4 | 14 | 22 |
YZD-3-6 | 3 | 0.25 | 0.75 | 180 | 110 | 27 | 112 | 238 | 335 | 225 | 155 | 4 | 18 | 35 | |
YZD-5-6 | 5 | 0.37 | 1.11 | 220 | 140 | 32 | 125 | 265 | 370 | 272 | 190 | 4 | 22 | 50 | |
YZD-10-6 | 10 | 0.75 | 2.25 | 260 | 150 | 42 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 82 | |
YZD-15-6 | 15 | 1.1 | 3.3 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 125 | |
YZD-20-6 | 20 | 1.5 | 4.5 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 130 | |
YZD-30-6 | 30 | 2.2 | 6.6 | 350 | 220 | 33 | 190 | 425 | 600 | 450 | 313 | 4 | 39 | 190 | |
YZD-40-6 | 40 | 3 | 9 | 350 | 220 | 35 | 190 | 425 | 600 | 450 | 313 | 4 | 39 | 190 | |
YZD-50-6 | 50 | 3.7 | 11.1 | 380 | 250 | 35 | 210 | 465 | 670 | 480 | 350 | 4 | 45 | 300 | |
YZD-75-6 | 75 | 5.5 | 16.5 | 440 | 250 | 35 | 220 | 500 | 730 | 480 | 350 | 4 | 45 | 400 | |
YZD-100-6 | 100 | 7.5 | 22.5 | 440 | 280 | 40 | 240 | 550 | 750 | 570 | 450 | 4 | 45 | 420 | |
YZD-125-6 | 125 | 8.5 | 25.5 | 440 | 280 | 40 | 240 | 550 | 750 | 570 | 450 | 4 | 45 | 468 |
注明:我公司同時還有YZS、TZD、JZO、YZU等系列振動電機;訂貨時請注明電機功率、激振力、級數;告知發貨到站名、包裝要求、臺數。
